Amplificatore di potenza integrato 1W del ripetitore 1700MHz 1800MHz 1900MHz 2400MHz 2600MHz del segnale del telefono cellulare di FDD TDD LTE 5Band
Descrizione di prodotto:

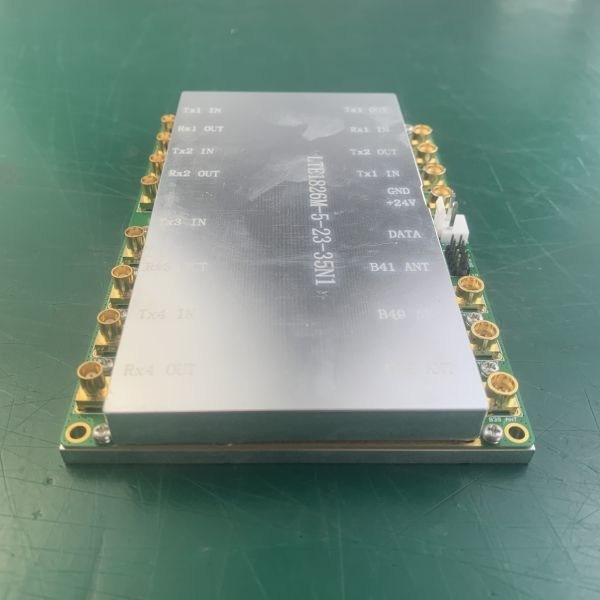

Il LTE1826M 5BAND 1W-28V è un amplificatore di potenza 1W progettato specialmente per la stazione base senza fili di comunicazione del telefono cellulare, caratterizza una progettazione compatta e le bande di frequenza includono 1800MHz 1900MHz 2100MHz 2400MHz 2600MHz ed ogni banda ha un potere di 23dBm.
Caratteristiche:
- Copertura migliorata del segnale del telefono cellulare.
- Dispositivi ed utenti cellulari multipli di sostegni simultaneamente.
- Sostiene i formati multipli di comunicazione allo stesso tempo, compreso FDD e TDD
Parametri tecnici:
| Oggetto |
Specificazione |
| Gamma di frequenza |
1805~1880 (FDD)
2110~2170(FDD)
1880~1920 (TDD)
2300~2400(TDD)
2496~2690(TDD)
|
| Potenza di uscita |
dBm 23±2
|
| Gamma di regolamento di potere |
dB ≥20
|
| Guadagno di Tx |
dB 35±2 |
| Massimo di alimentazione in ingresso entrata. |
≥+10dBm (ultimi per 1min senza danno)
|
| Planarità di guadagno |
≤2.0dB |
| EVM |
≤3% (segnale portante di LTE 20M Single (PAR=10dB) Pout=33dBm)
|
| ACLR |
≤-45 @20MHz
≤-50 @40MHz
|
| ACPR |
dBc ≤-50
|
| Tensione di rifornimento |
28V |
| Corrente di CC |
≤ 2.5A@28VDC |
| LNA |
| Potenza di uscita |
dBm 10±2 |
| Guadagno di Rx |
dB 10~15 |
| EVM |
≤3% |
| Figura di rumore |
≤3.0
|
| Meccanico |
| Dimensione (DxWxH) |
120*85*15 millimetro |
| In/Out Commector |
MCX/SMA |
| Impiegati di operazione. |
-20 ~ +55 (°C) |
Applicazioni:
Il modulo dell'amplificatore di potenza è comunemente usato nelle piccole stazioni base e nelle reti di comunicazione mobili pubbliche. Sostiene una vasta gamma di bande di frequenza di comunicazione su mezzi mobili compreso 1700MHz 1800MHz 1900MHz 2400MHz e 2690MHz. Queste bande di frequenza sono comunemente usate nelle reti di comunicazione mobili per la voce e la trasmissione dei dati. Il modulo dell'amplificatore di potenza è una componente essenziale nella rete di comunicazione poichè amplifica la potenza del segnale per assicurare la comunicazione affidabile fra i dispositivi.
Personalizzazione:
Servizio su misura dell'amplificatore di potenza di rf
I moduli dell'amplificatore di potenza possono essere personalizzati secondo i requisiti di cliente. Le bande di frequenza e gli indicatori di potenza possono essere regolato secondo i bisogni specifici. Ciò tiene conto la maggior flessibilità nella progettazione e nell'implementare dei sistemi di comunicazione che soddisfanno le richieste specifiche. I moduli su misura dell'amplificatore di potenza possono anche contribuire ad ottimizzare la prestazione e l'efficienza, che possono provocare le riduzioni dei costi e l'affidabilità migliore.
Supporto e servizi:
Supporto tecnico & servizi dell'amplificatore di potenza di rf
Offriamo il supporto tecnico ed i servizi affinchè i nostri prodotti dell'amplificatore di potenza di rf ci assicuriamo che stiano funzionando correttamente e stiano fornendo la prestazione migliore.
Installazione & messa a punto
Siamo a disposizione per fornire l'assistenza l'installazione e la messa a punto del vostro amplificatore di potenza di rf. Il nostro gruppo degli ingegneri con esperienza può guidarvi con il processo e rispondere a tutte le domande che avete.
Risoluzione dei problemi
Se state avvertendo qualunque edizioni con il vostro amplificatore di potenza di rf, il nostro gruppo degli esperti può contribuire ad identificare la fonte del problema ed a fornirgli le soluzioni per risolverlo rapidamente.
Q1. Potrei ottenere un campione prima di ordine in serie?
Sì, offriamo il campione per tutti i modelli ma fatto pagare.
Q2. Che cosa dovrei fare se non so circa frequenza nel mio paese?
Senta libero prego per contattarci con la vostra indagine, troveremo la frequenza che avete bisogno di ed affrontiamo i vostri problemi.
Q3. Accettate l'ordine ODM/dell'OEM?
Sì, possiamo personalizzare il logo, i colori e le frequenze di marca.
Q4. Consegna & data della spedizione:
5-30 giorni
Q5. Frequenza su misura:
Possiamo personalizzare doppia/banda tripla/Quand/Penta singola/per il segnale del cellulare come 2G/3G/4G (GSM/CDMA/DCS/PCS/WCDMA/LTE, ecc,)
Q6. Potenza di uscita & aree di copertura sul ripetitore mobile del segnale:
20dBm: ² di 500-1500m
23dBm: ² di 1500-2500m
25dBm: ² di 2500-4000m
27dBm: ² di 3000-5000m
30dBm: ² di 5000-8000m
La copertura è collegata con potenza del segnale locale, prego ci contatta con il vostro stato locale, noi può offrire la migliore soluzione.
