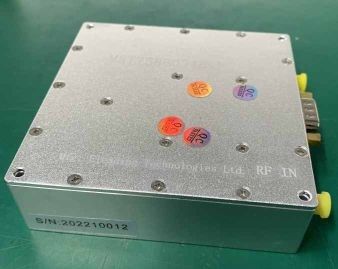

32W modulo 925MHz 960MHz UMTS CH 8, LTE dell'amplificatore di potenza delle Telecomunicazioni rf una tratta in discesa da 8.900 GSM
Descrizione di prodotto:
L'amplificatore di potenza di rf offre il rendimento elevato nelle applicazioni senza fili dell'amplificatore di potenza di radiofrequenza e dell'amplificatore di potenza. È destinato per fornire un'uscita di alto potere ed il potere eccellente ha aggiunto l'efficienza (PAE) 20% - 50%. Questo amplificatore di potenza consegna un potenza di uscita affidabile di 45dBm.
Caratteristiche:
- Gamma di frequenza: 925MHz a 960MHz
- Guadagno: 40dB
- Alimentazione in ingresso entrata: 5dBm
- Temperatura di funzionamento: -20°C a +60°C
Parametri tecnici:
| Oggetto |
Specificazione |
| Gamma di frequenza |
925-960MHz |
| Potenza di uscita |
45dBm |
| Guadagno di Tx |
40 ± 1 (dB) |
| Planarità di guadagno |
2,0 (dB) da picco a picco sopra la banda di Freq |
| Stabilità di guadagno |
± 1,5 (dB) sopra gli impiegati |
| In/Out VSWR |
Di meno che 1.5:1 |
| Corrente di CC |
3 (A) |
| Dimensione (DxWxH) |
100x100x30 (millimetro) |
| In/Out Commector |
Femmina di SMA |
| Protezione |
Uscita protettiva da alto VSWR |
| Impiegati di operazione. |
-20 ~ +60 (°C) |
| Mappa dell'ingresso/uscita (D-sotto 9Pin M) |
1.N.C.
min 25dBm - 45dBm massimo, Vout=3.3- (45-Pout) *0.1 di Detecion di potere 2.Forward
3.N.C.
min 25dBm - 45dBm massimo Vout=3.3- (45-Reflected) *0.1 di Detecion di potere 4.Reflect
5.N.C.
6.7.Vcc (+28V)
8.9.GND
|
| Tensione di rifornimento |
28V |
| Modo del lavoro |
Segnale di CW |
Applicazioni:
L'amplificatore di potenza di radiofrequenza di PA925T960M_45-28V è la scelta perfetta per varie applicazioni che richiedono l'amplificazione di potenza della radiotrasmittente.
Personalizzazione:
Servizio su misura dell'amplificatore di potenza di rf
Forniamo il servizio su misura dell'amplificatore di potenza di rf secondo i vostri requisiti. Il nostro Number di modello è PA925T960M_45-28V. quale è fatto in Cina. La quantità di ordine minimo è 2. Il prezzo è negoziabile. Questo amplificatore della radio di alto potere funziona nel modo del segnale di CW ed ha una corrente del rifornimento di 3A e una tensione di rifornimento di 28V. Il nostro amplificatore di potenza del trasmettitore è ideale per le applicazioni dell'amplificatore della radio di alto potere con la sua prestazione a basso rumore e massima dell'uscita di alto potere, di linearità.
Supporto e servizi:
Supporto tecnico & servizi dell'amplificatore di potenza di rf
Offriamo il supporto tecnico ed i servizi affinchè i nostri prodotti dell'amplificatore di potenza di rf ci assicuriamo che stiano funzionando correttamente e stiano fornendo la prestazione migliore.
Installazione & messa a punto
Siamo a disposizione per fornire l'assistenza l'installazione e la messa a punto del vostro amplificatore di potenza di rf. Il nostro gruppo degli ingegneri con esperienza può guidarvi con il processo e rispondere a tutte le domande che avete.
Risoluzione dei problemi
Se state avvertendo qualunque edizioni con il vostro amplificatore di potenza di rf, il nostro gruppo degli esperti può contribuire ad identificare la fonte del problema ed a fornirgli le soluzioni per risolverlo rapidamente.
