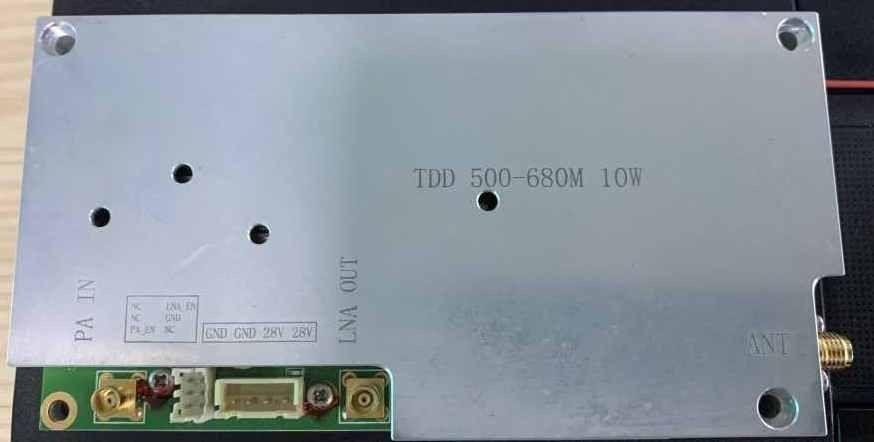

Amplificatore di potenza 37dBm 28V 50Ω di rf
Descrizione di prodotto:
Amplificatore di potenza di rf - amplificatore di potenza del trasmettitore per le trasmissioni radio
Questo amplificatore di potenza di radiofrequenza (RFPA) è destinato per amplificare un segnale da -10dBm a 0dBm, con il rifornimento 1500mA corrente. È adatto a trasmissione del segnale di COFDM ed ha prestazione eccellente di rumore del dB 3,0. La sua efficienza aggiunta potere (PAE) è fra 10% - 20%, tenendo conto il trasporto di energia altamente efficiente.
Caratteristiche:
- Nome di prodotto: Amplificatore di potenza di rf
- Tipo del pacchetto: Supporto di superficie/attraverso il foro
- Variazione di ritardo di gruppo: 2us
- Figura di rumore: 3.0dB
- Tensione di rifornimento: 28V
- Amplificatore di potenza senza fili
- Amplificatore di potenza di radiofrequenza
Parametri tecnici:
| Oggetto |
Specificazione |
| Gamma di frequenza |
570-598MHz |
| Potenza di uscita |
37dBm |
| Guadagno di Tx |
45 ± 1 (dB) |
| Guadagno di Rx |
10 ± 1 (dB) |
| Planarità di guadagno |
2,0 (dB) da picco a picco sopra la banda di Freq |
| Stabilità di guadagno |
± 1,5 (dB) sopra gli impiegati |
| In/Out VSWR |
Di meno che 1.5:1 |
| Corrente di CC |
1,5 (A) |
| Dimensione (DxWxH) |
125x65x18 (millimetro) |
| In/Out Commector |
MCX/SMA |
| Ad azione ritardata |
≤2 (noi) |
| Impiegati di operazione. |
-20 ~ +65 (°C) |
| Mappa dell'ingresso/uscita |
Incavo 1x4Pin 2.54mm dell'interfaccia dell'alimentazione elettrica
Pin 1,2: Terra
Pin 3,4:28V
Incavo 2x3Pin 2.0mm dell'interfaccia di controllo
Pin 1,3,6: NC
Pin 2: LNA_EN
Pin 4: Terra
Pin 5: PA_EN
|
| Tensione di rifornimento |
28V |
| Modo del lavoro |
Segnale di TDD OFDM |
Applicazioni:
L'amplificatore di potenza di radiofrequenza di TDD570T598M 5W-28V è una soluzione eccellente per il miglioramento della potenza del segnale nei sistemi di trasmissione dei dati che funzionano facendo uso del modo di utilizzazione per due usi di divisione di tempo (TDD). Questo amplificatore di potenza può essere utilizzato in varie applicazioni, quali i sistemi di comunicazione senza fili, ponti radio punto a punto e più. Per esempio, in un sistema di comunicazione senza fili, l'amplificatore di potenza di TDD570T598M 5W-28V può essere utilizzato per amplificare la potenza del segnale dei dati che sono trasmessi fra due dispositivi. Ciò può contribuire a migliorare l'affidabilità e la gamma del sistema di comunicazione, particolarmente nelle aree con copertura debole del segnale. Con la sue uscita di alto potere e dimensione compatta, l'amplificatore di potenza di TDD570T598M 5W-28V è una scelta ideale per molte applicazioni di rf.
Personalizzazione:
Servizio su misura dell'amplificatore di potenza di rf
Forniamo il servizio su misura dell'amplificatore di potenza di rf secondo i vostri requisiti. Il nostro Number di modello è TDD570T598M 5W-28V. quale è fatto in Cina. La quantità di ordine minimo è 2. Il prezzo è negoziabile. Questo amplificatore della radio di alto potere funziona nel modo del segnale di COFDM ed ha una corrente del rifornimento di 1.5A e una tensione di rifornimento di 28V. Il nostro amplificatore di potenza del trasmettitore è ideale per le applicazioni dell'amplificatore della radio di alto potere con la sua prestazione a basso rumore e massima dell'uscita di alto potere, di linearità.
Supporto e servizi:
Supporto tecnico e servizi dell'amplificatore di potenza di rf
- Fornisca l'orientamento tecnico sull'installazione, sull'uso e sulla manutenzione dell'amplificatore di potenza di rf.
- Fornisca i servizi di riparazione e di risoluzione dei problemi.
- Fornisca le parti e le componenti di ricambio.
- Indagini del cliente di risposta e fornire informazioni del prodotto.
- Organizzi l'addestramento tecnico per i clienti.
- Fornisca il servizio della garanzia.
